1. 产品概述
ADW600系列多回路电力计量模块为低压配电网络设计，专用于三相有功电能的高精度计量与综合监测。该产品采用模块化架构，支持主从式组网扩展，可灵活适配电压、电流、开关量、测温漏电等不同功能模块，满足工业厂房、商业综合体、数据中心等场景的多回路、多参数监测需求，助力企业实现精细化能效管理与用电安全防护。
2. 型号规格与功能特性
2.1 型号命名规则
主模块：ADW600-M（标配通信接口，支持4G/WiFi/CE协议选配）。
从模块：
ADW600-U：电压监测模块，支持三相电压输入。
ADW600-I：电流监测模块，支持三相互感器接入。
ADW600-K：开关量模块，提供4DI/2DO接口。
ADW600-TL：测温漏电模块，集成12路温度+4路剩余电流监测。
2.2 核心功能特性
模块化扩展设计
主从模块间通过RJ45接口互联，支持总线级联（级联长度≤50m）。
单系统可扩展至32个模块，覆盖超100条回路监测。
高精度电能计量
精度等级：0.5S级（符合IEC 62053-22标准）。
支持参数：三相有功/无功电能、四象限无功、电压/电流谐波（2~31次）、频率、功率因数等。
综合环境监测
ADW600-TL模块：
温度监测：12路PT100输入（量程-40℃~+120℃，精度±1℃）。
剩余电流：4路0~1000mA监测（精度±1%）。
开关控制与告警
ADW600-K模块：支持4路干接点输入（DI）、2路继电器输出（DO，触点容量***/250VAC），支持远程设备启停与故障联动。
通信与组网能力
接口：RS485（Modbus-RTU协议）、以太网（可选）。
无线通信：支持4G/WiFi模块（符合IEEE 802.11 b/g/n标准）。
兼容主流能源管理系统（EMS）及云平台，支持数据透传与远程运维。
3.2 机械特性

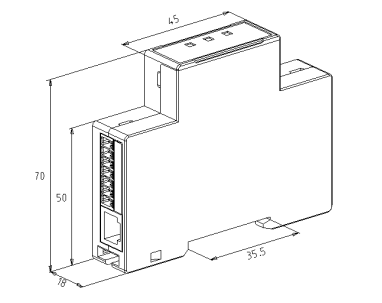

模块尺寸：90mm×70mm×65mm（宽×高×深，导轨式安装）。

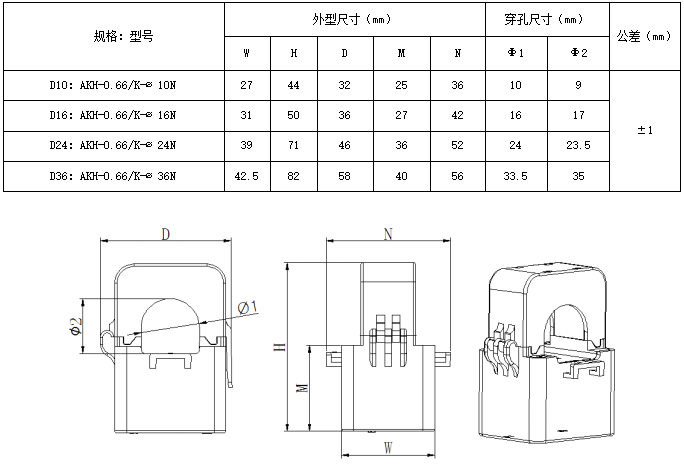

配套互感器：开口式CT，孔径Φ20mm~Φ160mm可选。
4. 安装与接线说明
安装步骤
主模块ADW600-M需固定于35mm标准导轨，建议优先安装于系统起始端。

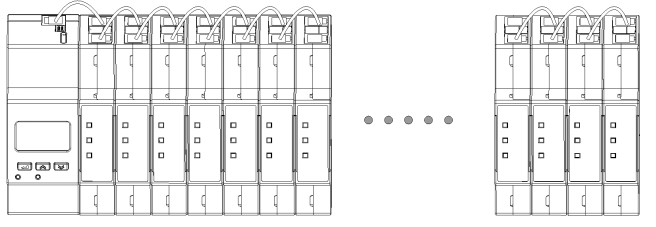

从模块依次级联，通过RJ45网线连接（BUS-IN接前级BUS-OUT，严禁反接）。
接线注意事项
电压输入：L1/L2/L3分别接入对应端子，N线需可靠接地。
电流互感器：二次侧输出线需屏蔽处理，避免电磁干扰。
开关量输入：DI信号需为无源干接点，输出负载需匹配继电器容量。
应用场景
工业配电柜：多分支回路电能分项计量与谐波分析。
商业楼宇：空调、照明等负载的能耗统计与远程控制。
数据中心：IT设备供电链路的温度与漏电实时监测。
